Când vine vorba de testarea unui Izolator Ku Band 100w, în calitate de furnizor de astfel de izolatoare, înțeleg importanța de a avea echipamentul potrivit pentru a asigura rezultate precise și fiabile. În această postare pe blog, vă voi prezenta echipamentele esențiale necesare pentru testarea unui izolator cu bandă Ku 100w, explicând funcțiile și semnificația fiecărei piese.
Analizor de spectru
Un analizor de spectru este un instrument fundamental în procesul de testare a unui izolator cu bandă Ku 100w. Ne permite să măsurăm spectrul de frecvență al semnalului care trece prin izolator. Analizând spectrul, putem determina frecvența centrală, lățimea de bandă și orice semnal fals nedorit.
Banda Ku variază de obicei între 12 și 18 GHz. Este necesar un analizor de spectru de înaltă performanță, cu o gamă largă de frecvențe și rezoluție înaltă, pentru a capta cu precizie caracteristicile semnalului din această bandă. Poate afișa nivelurile de putere la frecvențe diferite, ajutându-ne să verificăm dacă izolatorul funcționează în intervalul de frecvență specificat și dacă există probleme legate de frecvență, cum ar fi deviația de frecvență sau emisiile în afara benzii.
Analizor de rețea
Un analizor de rețea este un alt echipament esențial. Este folosit pentru a măsura parametrii de împrăștiere (S - parametri) ai izolatorului, și anume S11, S21, S12 și S22.
- S11 (Coeficient de reflexie de intrare): Acest parametru măsoară cantitatea de putere reflectată înapoi de la portul de intrare al izolatorului. O valoare S11 scăzută indică o bună potrivire a impedanței la intrare, care este esențială pentru un transfer eficient de putere. Pentru un izolator cu bandă Ku 100w, ne așteptăm la o valoare S11 foarte scăzută, de obicei mai mică de - 20 dB, pentru a ne asigura că cea mai mare parte a puterii de intrare este transmisă prin izolator în loc să fie reflectată.
- S21 (Coeficient de transmisie înainte): S21 reprezintă puterea transmisă de la portul de intrare la portul de ieșire al izolatorului. Ne oferă o indicație a pierderii de inserție a izolatorului. Într-un izolator cu bandă Ku 100w de înaltă calitate, pierderea de inserție ar trebui să fie cât mai mică posibil, de obicei mai mică de 0,5 dB.
- S12 (Coeficient de transmisie invers): Acest parametru măsoară puterea transmisă de la portul de ieșire la portul de intrare. Pentru un izolator, transmisia inversă ar trebui să fie foarte atenuată. Un izolator bun va avea o valoare S12 mai mică de - 20 dB, ceea ce înseamnă că izolatorul blochează efectiv fluxul invers al puterii.
- S22 (Coeficient de reflexie la ieșire): Similar cu S11, S22 măsoară reflexia la portul de ieșire. O valoare S22 scăzută asigură o bună potrivire a impedanței la ieșire și o livrare adecvată a puterii la sarcină.
Contor de putere
Un contor de putere este utilizat pentru a măsura nivelurile de putere ale semnalelor în diferite puncte din configurația de testare. Deoarece avem de-a face cu un izolator de 100 W în Banda Ku, este necesar un contor de putere cu capacități de măsurare a puterii mari și o gamă largă de frecvență.
Putem folosi contorul de putere pentru a măsura puterea de intrare, puterea de ieșire și puterea absorbită de sarcina izolatorului. Comparând puterea de intrare și de ieșire, putem calcula pierderea de inserție a izolatorului. În plus, contorul de putere ne poate ajuta să detectăm orice variații anormale de putere, care pot indica o problemă cu izolatorul sau cu configurația de testare.
Ghid de undă la adaptoare coaxiale
Adaptoarele cu ghid de undă la coaxial sunt esențiale pentru conectarea echipamentului de testare, care are de obicei conectori coaxiali, la izolatorul de bandă Ku 100w bazat pe ghid de undă. De exemplu, celGhid de undă la adaptor coaxial tip WR75este conceput special pentru Banda Ku. Oferă o tranziție fiabilă între ghidul de undă și interfețele coaxiale, asigurând un transfer adecvat de semnal și minimizând pierderea semnalului.
Există, de asemenea, o varietate deGhid de undă la adaptoare coaxialedisponibile care poate fi selectat pe baza cerințelor specifice ale configurației de testare. Aceste adaptoare trebuie să aibă performanțe electrice bune, inclusiv pierderi reduse de inserție și pierderi mari de retur, pentru a asigura rezultate precise ale testării.
Încărcare terminații
Terminațiile de sarcină sunt utilizate pentru a asigura o sarcină potrivită pentru izolator. O terminare corectă a sarcinii absoarbe puterea transmisă prin izolator fără a o reflecta înapoi. Pentru un izolator cu bandă Ku 100w, este necesară o terminare a sarcinii de mare putere cu o gamă largă de frecvențe și o potrivire bună a impedanței.
Terminarea sarcinii ar trebui să poată face față întregii 100 W de putere fără a se supraîncălzi sau a provoca modificări semnificative ale caracteristicilor sale electrice. Ajută la simularea condițiilor reale de funcționare ale izolatorului și asigură că izolatorul este testat într-un mediu stabil și controlat.
Generator de semnal
Un generator de semnal este utilizat pentru a genera semnalul de intrare pentru izolator. Poate produce un semnal de undă continuă (CW) sau un semnal modulat în domeniul de frecvență al benzii Ku. Generatorul de semnal ar trebui să aibă o bună stabilitate a frecvenței, precizie a amplitudinii și capacitatea de a genera semnale cu diferite formate de modulație, dacă este necesar.
Prin ajustarea frecvenței, amplitudinii și modulării semnalului de intrare, putem testa performanța izolatorului în diferite condiții de funcționare. De exemplu, putem testa răspunsul izolatorului la diferite frecvențe de semnal din Banda Ku sau performanța acestuia atunci când avem de-a face cu semnale modulate, care sunt comune în sistemele de comunicații din lumea reală.
Camera de temperatură
Deoarece performanța unui izolator cu bandă Ku 100w poate fi afectată de temperatură, o cameră de temperatură este adesea folosită în procesul de testare. Camera de temperatură ne permite să controlăm temperatura mediului în care este testat izolatorul.
Putem supune izolatorul la diferite intervale de temperatură, cum ar fi - 40°C până la + 85°C, pentru a simula condițiile de funcționare în diferite climate. Testând izolatorul la diferite temperaturi, ne putem asigura că își menține caracteristicile de performanță, inclusiv pierderea de inserție, izolarea și potrivirea impedanței, pe o gamă largă de temperaturi.
Osciloscop
Un osciloscop poate fi utilizat pentru a observa forma de undă a semnalelor în diferite puncte din configurația de testare. Ne poate ajuta să detectăm orice distorsiune a semnalului, zgomot sau alte probleme legate de forma de undă.
Deși principalul obiectiv al testării unui izolator cu bandă Ku 100w este pe parametrii de frecvență și putere, osciloscopul poate oferi informații suplimentare asupra integrității semnalului. De exemplu, poate arăta dacă există modificări bruște în amplitudinea sau faza semnalului, ceea ce poate indica o problemă cu izolatorul sau cu echipamentul de testare.
Cabluri și conectori RF
Cablurile și conectorii RF de înaltă calitate sunt esențiale pentru configurarea testului. Cablurile ar trebui să aibă pierderi reduse și o flexibilitate bună în intervalul de frecvență Ku Band. Conectorii trebuie să asigure o conexiune fiabilă și cu pierderi reduse între echipamentul de testare, adaptoare și izolator.
Cablurile sau conectorii de proastă calitate pot introduce pierderi suplimentare, reflexii și zgomot în configurația testului, ceea ce poate afecta acuratețea rezultatelor testului. Prin urmare, este important să folosiți cabluri și conectori care sunt special proiectați pentru Banda Ku și au fost testați pentru performanța lor.
Concluzie
În concluzie, testarea unui izolator cu bandă Ku 100w necesită un set cuprinzător de echipamente, inclusiv un analizor de spectru, analizor de rețea, contor de putere, ghid de undă la adaptoare coaxiale, terminații de sarcină, generator de semnal, cameră de temperatură, osciloscop și cabluri și conectori RF de înaltă calitate. Fiecare echipament joacă un rol crucial în asigurarea faptului că izolatorul îndeplinește cerințele de performanță specificate.

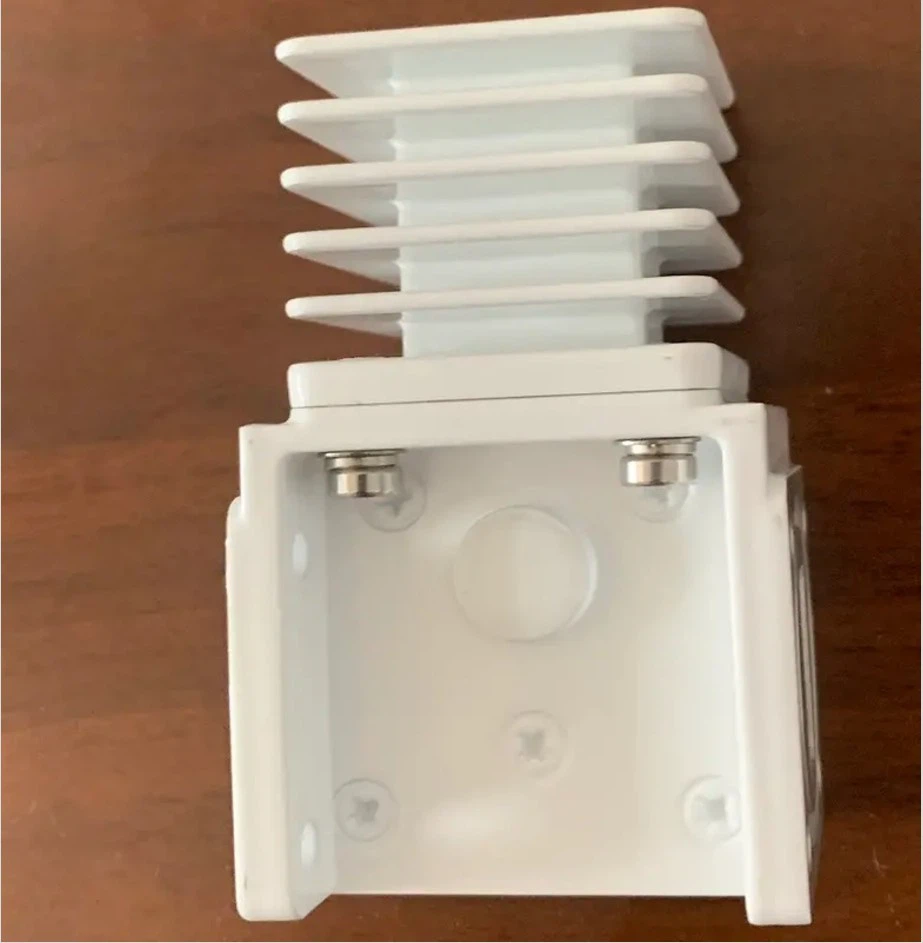

În calitate de furnizor de izolatoare Ku Band 100w, ne angajăm să oferim produse de înaltă calitate care au fost testate temeinic folosind cele mai noi și mai avansate echipamente de testare. Dacă sunteți interesat de nostruIzolator KU bandă ghid de undă 120Wsau alte produse conexe și ați dori să discutați despre cerințele dvs. specifice sau aveți întrebări despre procesul de testare, vă rugăm să nu ezitați să ne contactați pentru mai multe informații și discuții privind achizițiile.
Referințe
- „Ingineria cu microunde” de David M. Pozar
- „Design de circuit RF și microunde pentru aplicații fără fir” de Chris Bowick
