Filtrele Waveguide sunt componente esențiale în sistemele moderne de comunicații și radar, oferind soluții de filtrare de înaltă performanță pentru o gamă largă de frecvențe. Înțelegerea distribuțiilor câmpului în filtrele ghidului de undă este crucială pentru proiectarea, optimizarea și evaluarea performanței acestora. În calitate de furnizor de top de filtre cu ghid de undă, avem cunoștințe aprofundate și experiență bogată în acest domeniu și suntem dornici să împărtășim câteva informații despre distribuția câmpului în filtrele cu ghid de undă.
Principii de bază ale ghidurilor de undă și filtrelor
Înainte de a pătrunde în distribuțiile câmpului, este necesar să introduceți pe scurt conceptele de bază ale ghidurilor de undă și filtrelor. Un ghid de undă este o structură care ghidează undele electromagnetice, limitându-le și direcționându-le de-a lungul unei anumite căi. Poate fi considerată ca o conductă pentru energie electromagnetică, de obicei realizată din metal sau materiale dielectrice. Filtrele de ghidare de undă, pe de altă parte, sunt concepute pentru a permite selectiv anumite frecvențe de unde electromagnetice să treacă, în timp ce resping altele.

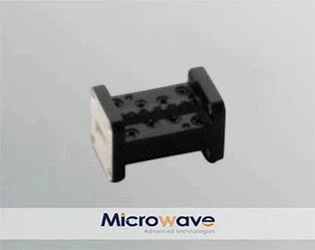

Există diferite tipuri de filtre cu ghid de undă, cum ar fiFiltru de trecere a benzii pentru ghid de undă, care permite trecerea unei benzi specifice de frecvențe;Waveguide High - Filtru trece, care trece frecvențele peste o anumită frecvență de tăiere; si multe alte filtre specializate.
Distribuții de câmp în ghiduri de undă dreptunghiulare
Ghidurile de undă dreptunghiulare sunt una dintre cele mai frecvent utilizate structuri de ghid de undă. Într-un ghid de undă dreptunghiular, câmpurile electromagnetice pot fi reprezentate prin diferite moduri, cum ar fi modurile TE (Transverse Electric) și TM (Transverse Magnetic).
Pentru modurile TE, câmpul electric este transversal pe direcția de propagare, în timp ce câmpul magnetic are o componentă în direcția de propagare. Distribuțiile de câmp ale modurilor TE într-un ghid de undă dreptunghiular pot fi descrise prin ecuații matematice. De exemplu, într-un mod TEₘₙ, unde m și n sunt numere întregi reprezentând numărul de variații de semi-undă în direcțiile x și respectiv y, componentele câmpului electric au modele specifice.
Câmpul electric al modului TE₁₀, modul dominant în ghidurile de undă dreptunghiulare, are o valoare maximă în centrul ghidului de undă în direcția y și valoare zero la pereții laterali. Câmpul magnetic, pe de altă parte, are o componentă diferită de zero în direcția z (direcția de propagare) și formează un model în jurul câmpului electric. Această distribuție a câmpului este importantă deoarece determină puterea - capacitatea de transport și caracteristicile de propagare ale ghidului de undă.
Când un filtru este încorporat într-un ghid de undă dreptunghiular, distribuțiile câmpului sunt modificate. De exemplu, într-un filtru trece-bandă cu ghid de undă, cavitățile rezonante din filtru interacționează cu câmpurile electromagnetice. Cavitățile rezonante sunt proiectate să rezoneze la frecvențe specifice, iar când unda incidentă are o frecvență apropiată de frecvența de rezonanță a cavității, distribuția câmpului în interiorul cavității se modifică semnificativ. Câmpul electric devine concentrat în interiorul cavității, iar această concentrare duce la o interacțiune puternică între undă și cavitate, rezultând efectul de filtrare.
Distribuții de câmp în ghiduri de undă circulare
Ghidurile de undă circulare au, de asemenea, distribuțiile lor unice de câmp. Similar ghidurilor de undă dreptunghiulare, ghidurile de undă circulare acceptă modurile TE și TM. Distribuțiile câmpului în ghiduri de undă circulare sunt descrise în termeni de funcții Bessel.
Într-un ghid de undă circular, modul TE₀₁ este adesea de interes deosebit. Câmpul electric în modul TE₀₁ este circular simetric în jurul axei ghidului de undă, iar câmpul magnetic are o componentă în direcția axială. Acest mod are o atenuare scăzută la frecvențe înalte, ceea ce îl face potrivit pentru transmisia pe distanțe lungi în unele aplicații.
Atunci când proiectați un filtru de ghid de undă folosind un ghid de undă circular, distribuțiile câmpului trebuie luate în considerare cu atenție. De exemplu, într-un filtru de ghid de undă circular cu structuri rezonante, frecvențele de rezonanță ale cavităților sunt determinate de geometria cavității și de distribuțiile câmpului. Interacțiunea dintre ghidul de undă circular și cavitățile rezonante poate duce la modele complexe de câmp, care afectează performanța de filtrare, cum ar fi forma benzii de trecere, pierderea de inserție și caracteristicile de respingere.
Influența structurii filtrului asupra distribuțiilor câmpurilor
Structura filtrului ghid de undă are un impact semnificativ asupra distribuțiilor câmpului. Diferite topologii de filtre, cum ar fi filtrele iris - cuplate, filtrele post-încărcate și filtrele combinate, au ca rezultat comportamente de câmp diferite.
Iris - filtrele cuplate folosesc irisuri (apertura) în pereții ghidului de undă pentru a cupla cavitățile rezonante. Mărimea și forma irisilor determină puterea de cuplare dintre cavități. Când un iris este introdus în ghidul de undă, acesta perturbă distribuția inițială a câmpului. Liniile de câmp electric sunt distorsionate în apropierea irisului, iar această distorsiune afectează transferul de energie între cavități. Un iris mai mare duce, în general, la o cuplare mai puternică, care poate modifica lățimea de bandă și forma răspunsului filtrului.
Filtrele post-încărcate folosesc stâlpi metalici în interiorul ghidului de undă pentru a crea elemente rezonante. Prezența stâlpilor modifică distribuțiile câmpului în ghidul de undă. Stâlpii acționează ca elemente reactive, iar câmpurile electrice și magnetice interacționează cu stâlpii. Înălțimea, diametrul și poziția stâlpilor sunt parametri critici care afectează distribuția câmpului și, în consecință, performanța filtrului.
Filtrele Combline constau din linii rezonante paralele cuplate între ele. Distribuțiile câmpului în filtrele combline sunt mai complexe în comparație cu filtrele iris simple - cuplate sau post-încărcate. Cuplajul dintre liniile rezonante este o combinație de cuplare electrică și magnetică. Distribuțiile câmpului de-a lungul liniilor rezonante și între linii determină caracteristicile generale de filtrare, cum ar fi respingerea benzii de oprire și planeitatea benzii de trecere.
Importanța distribuțiilor câmpurilor pentru proiectarea și performanța filtrelor
Cunoașterea exactă a distribuțiilor câmpului în filtrele ghid de undă este esențială pentru proiectarea și îmbunătățirea performanței acestora. În timpul procesului de proiectare, inginerii folosesc software de simulare electromagnetică pentru a analiza distribuțiile câmpului. Aceste simulări ajută la prezicerea răspunsului filtrului, cum ar fi pierderea de inserție, pierderea de retur și lățimea de bandă.
De exemplu, analizând distribuțiile câmpului într-un filtru trece-bandă ghid de undă, inginerii pot optimiza dimensiunile cavităților rezonante și structurile de cuplare pentru a obține caracteristicile dorite de bandă de trecere și bandă de oprire. Dacă distribuția câmpului într-o cavitate arată că există o scurgere excesivă de energie, designul poate fi modificat pentru a reduce scurgerea și a îmbunătăți performanța filtrului.
În ceea ce privește evaluarea performanței, măsurarea distribuțiilor câmpului poate oferi informații valoroase despre funcționarea filtrului. De exemplu, tehnicile de scanare în câmp apropiat pot fi utilizate pentru a mapa câmpurile electrice și magnetice din filtrul ghidului de undă. Aceste măsurători pot dezvălui orice tipare de câmp neașteptate, cum ar fi cuplarea modului sau neomogenitățile câmpului, care pot degrada performanța filtrului.
Aplicație - Distribuții specifice câmpului
Diferitele aplicații ale filtrelor cu ghid de undă necesită distribuții diferite de câmp. În sistemele radar, de exemplu,Filtrul X Bandsunt adesea folosite. Distribuțiile câmpului în filtrele în bandă X trebuie proiectate cu atenție pentru a asigura o filtrare de înaltă performanță în intervalul de frecvență în bandă X. Sistemele radar necesită filtre cu pierderi de inserție reduse, respingere mare în banda de oprire și stabilitate bună pe o gamă largă de temperaturi. Distribuțiile câmpurilor din aceste filtre sunt optimizate pentru a îndeplini aceste cerințe.
În sistemele de comunicații prin satelit, filtrele de ghid de undă sunt folosite pentru a separa diferite benzi de frecvență. Distribuțiile câmpului din aceste filtre sunt concepute pentru a minimiza diafonia între diferite canale și pentru a asigura un transfer eficient de putere. Mediul unic de operare al sistemelor de satelit, cum ar fi prezența radiațiilor și a variațiilor de temperatură, afectează, de asemenea, distribuțiile câmpului și necesită considerații speciale de proiectare.
Concluzie
În concluzie, distribuțiile câmpului în filtrele ghidului de undă joacă un rol crucial în proiectarea, performanța și aplicarea acestora. În calitate de furnizor de filtre cu ghid de undă, înțelegem importanța acestor distribuții pe teren și am dezvoltat tehnici avansate de proiectare și producție pentru a asigura performanța de înaltă calitate a produselor noastre.
Indiferent dacă sunteți în domeniul radarului, al comunicațiilor prin satelit sau în alte industrii care necesită filtre cu ghid de undă de înaltă performanță, ne angajăm să vă oferim cele mai bune soluții. Echipa noastră de experți este pregătită să lucreze cu dvs. pentru a înțelege cerințele dvs. specifice și pentru a proiecta filtre de ghid de undă personalizate care să răspundă nevoilor dumneavoastră. Dacă sunteți interesat de filtrele noastre de ghid de undă sau aveți întrebări despre distribuțiile pe teren și designul filtrelor, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții tehnice suplimentare.
Referințe
- Collin, RE „Fundații pentru ingineria cu microunde”. McGraw - Hill, 1992.
- Pozar, DM „Inginerie cu microunde”. Wiley, 2011.
- Jackson, JD „Electrodinamică clasică”. Wiley, 1999.
