În domeniul ingineriei cu microunde și unde milimetrice, componentele ghidului de undă joacă un rol crucial. Sunt utilizate pe scară largă în diverse aplicații, cum ar fi sisteme radar, comunicații prin satelit și rețele fără fir. Cu toate acestea, una dintre provocările persistente în acest domeniu este reducerea dimensiunii componentelor ghidului de undă fără a le sacrifica performanța. În calitate de furnizor principal de componente pentru ghiduri de undă, ne-am implicat activ în cercetare și dezvoltare pentru a aborda această problemă. În acest blog, vom explora câteva strategii eficiente pentru a atinge acest obiectiv.
1. Selectarea avansată a materialelor
Alegerea materialelor este fundamentală în determinarea dimensiunii și performanței componentelor ghidului de undă. Materialele tradiționale de ghidare de undă, cum ar fi alama și aluminiul, au fost utilizate pe scară largă datorită conductivității electrice bune. Cu toate acestea, odată cu progresul științei materialelor, noile materiale oferă performanțe mai bune - compromisuri de dimensiune.
De exemplu, materialele dielectrice de înaltă permitivitate pot fi utilizate pentru a reduce dimensiunea fizică a ghidurilor de undă. Atunci când un ghid de undă este umplut cu un dielectric cu permitivitate ridicată, lungimea de undă a undei electromagnetice din interiorul ghidului de undă este scurtată conform formulei $\lambda=\frac{\lambda_0}{\sqrt{\epsilon_r}}$, unde $\lambda_0$ este lungimea de undă în spațiul liber și $\epsilonul relativ_permițătiv$ este permisivitatea dielectrică. Acest lucru permite proiectarea unor ghiduri de undă mai mici, menținând în același timp aceeași frecvență de operare.
O altă opțiune este utilizarea materialelor compozite. Aceste materiale pot fi proiectate pentru a avea proprietăți electromagnetice specifice, cum ar fi pierderi reduse și permeabilitate ridicată. Selectând cu atenție compoziția compozitului, putem optimiza performanța componentei ghidului de undă. De exemplu, un material compozit cu o permeabilitate magnetică ridicată poate îmbunătăți limitarea câmpului magnetic în ghidul de undă, ceea ce duce la o performanță mai bună într-un volum mai mic.
2. Proiectarea structurii miniaturizate
Pe lângă selecția materialului, designul structurii ghidului de undă în sine poate fi optimizat pentru miniaturizare. O abordare este utilizarea structurilor de ghiduri de undă pliate sau meandrate. În loc de un ghid de undă drept, un ghid de undă pliat poate fi proiectat pentru a se potrivi într-un spațiu fizic mai mic. Serpanirea traseului ghidului de undă crește efectiv lungimea electrică a ghidului de undă într-o zonă limitată, permițând aceleași caracteristici de defazare sau rezonanță ca un ghid de undă mai mare, drept.
Tranzițiile microstrip-la-ghid de undă sunt, de asemenea, un aspect important al designului miniaturizat. Aceste tranziții permit integrarea componentelor ghidului de undă cu circuite plane, care sunt de obicei mult mai mici ca dimensiune. Prin proiectarea atentă a tranziției microbandă - la - ghid de undă, putem minimiza pierderile și putem asigura o cuplare eficientă între cele două tipuri de structuri. Acest lucru permite utilizarea plăcilor de circuite imprimate (PCB) mai mici împreună cu componentele ghidului de undă, reducând dimensiunea totală a sistemului.
3. Tehnici inovatoare de fabricație
Procesul de fabricație poate avea un impact semnificativ asupra dimensiunii și performanței componentelor ghidului de undă. Tehnicile avansate de fabricație, cum ar fi imprimarea 3D și microprelucrarea, oferă noi posibilități de miniaturizare.
Imprimarea 3D permite crearea de geometrii complexe de ghid de undă care sunt dificil sau imposibil de realizat cu metodele tradiționale de fabricație. Permite producerea de componente integrate pentru ghiduri de undă cu structuri interne care pot fi optimizate pentru performanță. De exemplu, ghidurile de undă imprimate 3D pot avea creste sau cavități interne care pot fi utilizate pentru a controla distribuția câmpului electromagnetic, ceea ce duce la o performanță mai bună la o dimensiune mai mică.
Microprelucrarea, pe de altă parte, poate fi utilizată pentru a fabrica componente de ghidaj de undă cu o precizie foarte mare. Este deosebit de potrivit pentru producerea de structuri de ghid de undă la scară mică. Folosind tehnici de microprelucrare, putem crea caracteristici de ghid de undă cu dimensiuni de ordinul micrometrilor, ceea ce este mult mai mic decât ceea ce se poate obține cu metodele convenționale de prelucrare. Acest lucru deschide posibilitatea de a proiecta componente de ghid de undă extrem de compacte.
4. Integrare și Ambalare
Integrarea mai multor componente ale ghidului de undă într-un singur pachet este o altă modalitate eficientă de a reduce dimensiunea totală a sistemului. În loc să avem componente separate ale ghidului de undă conectate prin linii lungi de transmisie, putem proiecta un pachet integrat care combină funcții multiple. De exemplu, un singur pachet poate conține aCirculator cu ghid de undă, un filtru și un cuplaj. Acest lucru nu numai că reduce dimensiunea fizică, dar minimizează și pierderile asociate conexiunilor dintre componente.
În plus, designul adecvat al ambalajului poate proteja componentele ghidului de undă de factorii de mediu și interferența electromagnetică. Un pachet bine conceput poate oferi, de asemenea, suport mecanic și management termic, asigurând funcționarea fiabilă a componentelor. De exemplu, utilizarea unui ambalaj sigilat ermetic poate împiedica umiditatea și praful să pătrundă în componentele ghidului de undă, ceea ce le poate degrada performanța în timp.
5. Optimizarea și testarea performanței
Reducerea dimensiunii componentelor ghidului de undă trebuie să fie însoțită de o optimizare riguroasă a performanței și de testare. Chiar și cu utilizarea de materiale avansate, design inovator și tehnici de fabricație, este esențial să ne asigurăm că componentele miniaturizate îndeplinesc specificațiile de performanță necesare.
Instrumentele de simulare sunt utilizate pe scară largă în procesul de proiectare pentru a prezice performanța componentelor ghidului de undă. Aceste instrumente pot modela comportamentul electromagnetic al ghidului de undă, inclusiv propagarea undelor, cuplarea dintre diferite părți ale structurii și interacțiunea cu câmpurile externe. Prin utilizarea simulării, putem optimiza parametrii de proiectare ai componentelor ghidului de undă înainte de fabricare, reducând numărul de iterații ale prototipului și economisind timp și costuri.
După fabricare, componentele ghidului de undă trebuie testate temeinic pentru a le verifica performanța. Aceasta include măsurători ale parametrilor cum ar fi pierderea de inserție, pierderea de retur, izolarea și schimbarea de fază. Orice abateri de la performanța dorită pot fi analizate și se pot lua măsuri corective. De exemplu, dacă pierderea de inserție este mai mare decât se aștepta, este posibil ca procesul de fabricație sau designul să fie ajustate.
Aplicații ale componentelor ghidurilor de undă miniaturizate
Cererea de componente miniaturizate pentru ghiduri de undă este în creștere în diverse aplicații. În industriile aerospațiale și de apărare, unde spațiul și greutatea sunt factori critici, componentele miniaturizate ale ghidurilor de undă pot fi utilizate în sisteme radar, sisteme de comunicații și echipamente electronice de război. Componentele mai mici ale ghidului de undă permit proiectarea unor sisteme mai compacte și mai ușoare, care pot îmbunătăți mobilitatea și performanța platformelor militare.
În industria telecomunicațiilor, componentele miniaturizate ale ghidului de undă sunt esențiale pentru dezvoltarea 5G și a viitoarelor rețele wireless. Pe măsură ce cererea pentru rate de date mai mari și mai multă lățime de bandă crește, nevoia de componente eficiente și compacte pentru microunde și unde milimetrice devine mai presantă. Componentele ghidurilor de undă miniaturizate pot fi utilizate în stații de bază, dispozitive mobile și terminale de comunicații prin satelit pentru a îndeplini aceste cerințe.
Concluzie
În calitate de furnizor de componente pentru ghiduri de undă, ne angajăm să oferim clienților noștri componente miniaturizate, de înaltă performanță. Folosind selecția avansată a materialelor, designul inovator și tehnicile de fabricație, putem reduce dimensiunea componentelor ghidului de undă fără a le sacrifica performanța. Integrarea și ambalarea acestor componente le sporesc și mai mult funcționalitatea și fiabilitatea.

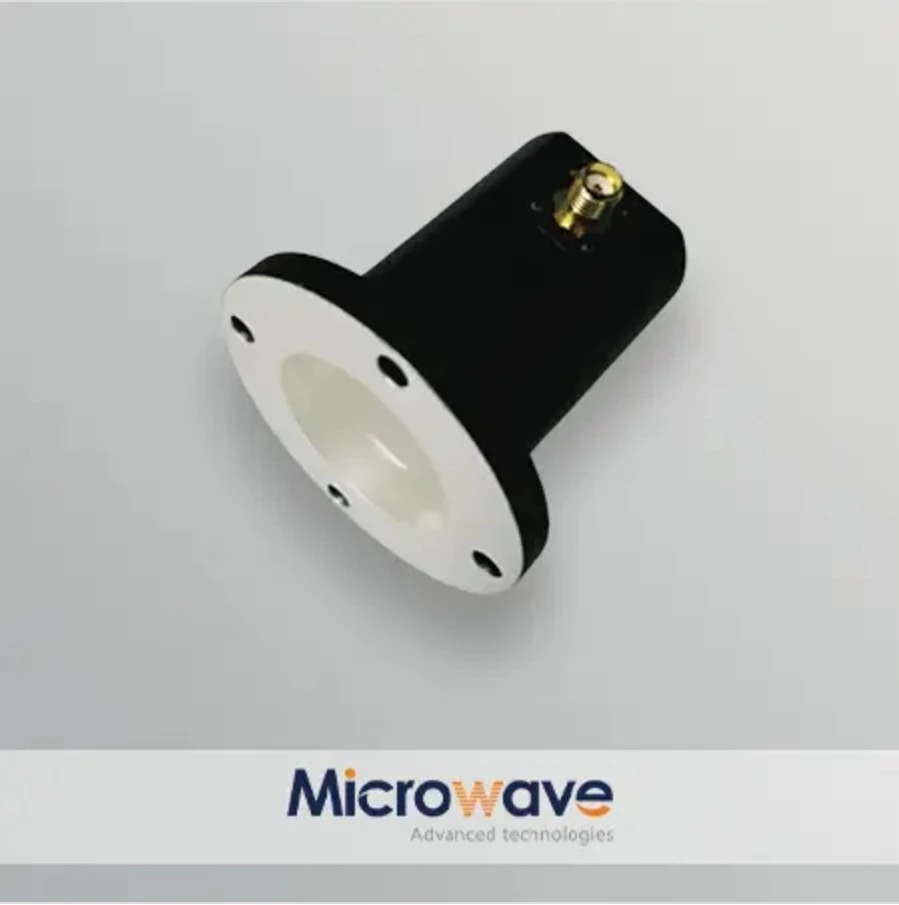

Dacă sunteți interesat de componentele noastre de ghid de undă, inclusivGhiduri de undă eliptice flexibileşiAdaptor coaxial cu ghid de undă circular, și ați dori să discutați despre cerințele dvs. specifice, nu ezitați să ne contactați. Suntem gata să lucrăm cu dumneavoastră pentru a găsi cele mai bune soluții pentru aplicațiile dumneavoastră.
