Cum afectează radiațiile în spațiu performanța unei articulații rotative pentru ghidul de undă?
În calitate de furnizor de articulații rotative pentru ghiduri de undă, am asistat de prima dată la provocările și oportunitățile care vin cu asigurarea performanței fiabile a acestor componente critice, în special în mediul dur al spațiului. Spațiul este un loc unic și neiertător, plin de diverse forme de radiații care pot avea un impact semnificativ asupra performanței dispozitivelor electronice, inclusiv îmbinări rotative ale ghidului de undă.
Înțelegerea articulațiilor rotative ale ghidului de undă
Înainte de a intra în efectele radiațiilor spațiale, este esențial să înțelegem care sunt articulațiile rotative ale ghidului de undă și importanța lor. Îmbinările rotative ale ghidului de undă sunt dispozitive mecanice care permit transmiterea undelor electromagnetice între două părți ale unui sistem de ghiduri de undă, permițând rotirea. Sunt utilizate în mod obișnuit în sistemele radar, sistemele de comunicații prin satelit și alte aplicații de înaltă frecvență în care este necesară o rotație continuă fără a întrerupe transmisia semnalului.

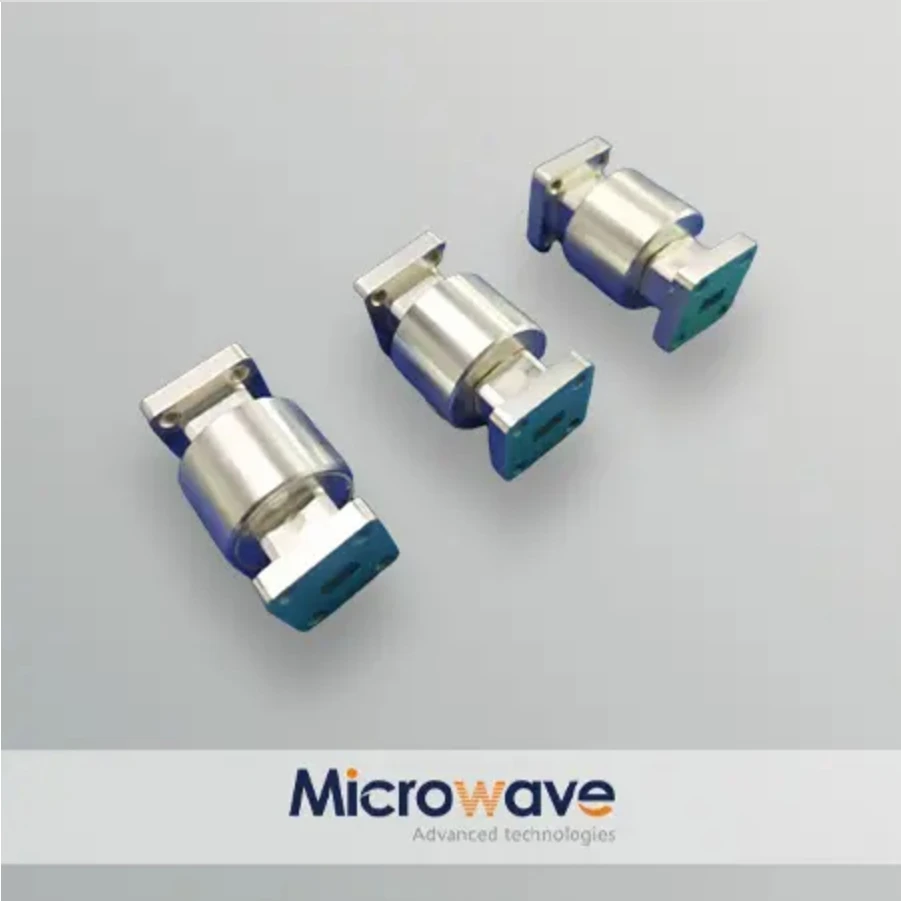

Există diferite tipuri de îmbinări rotative pentru ghiduri de undă, cum ar fiTastez articulația rotativă pentru ghidul de undă,Îmbinări rotative cu ghid de undă de canal, șiNoua îmbinare rotativă a ghidului de undă circulară. Fiecare tip are propriul design și caracteristici unice, dar toate împărtășesc obiectivul comun de a oferi o conexiune perfectă pentru undele electromagnetice în timpul rotației.
Tipuri de radiații spațiale
Radiația spațială constă din mai multe tipuri, inclusiv evenimente de particule solare (SPE), raze cosmice galactice (GCR) și curele de radiație prinse.
Evenimentele de particule solare sunt eliberare bruscă de particule energetice, în principal protoni și electroni, de la Soare. Aceste evenimente pot apărea în timpul flăcărilor solare sau al ejecțiilor de masă coronală (CME). Intensitatea SPE -urilor poate varia foarte mult și pot produce un număr mare de particule de energie ridicată într -o perioadă relativ scurtă.
Razele cosmice galactice sunt particule de energie ridicate, în principal protoni și nuclee atomice, care provin din afara sistemului nostru solar. GCR -urile au un flux relativ constant și pot pătrunde adânc în nave spațiale și componente electronice.
Curele de radiație prinse, cum ar fi centurile Van Allen, sunt regiuni din jurul Pământului în care particulele încărcate sunt prinse de câmpul magnetic al Pământului. Aceste particule pot reprezenta o amenințare pentru sateliți și alte nave spațiale pe orbita Pământului Low.
Efectele radiațiilor asupra articulațiilor rotative ale ghidului de undă
Degradarea materialelor
Unul dintre efectele primare ale radiațiilor spațiale asupra articulațiilor rotative ale ghidului de undă este degradarea materialelor. Radiația poate provoca modificări chimice ale materialelor utilizate la îmbinări, cum ar fi pereții ghidului de undă și materialele dielectrice. De exemplu, particulele de energie ridicate pot rupe legăturile chimice la polimeri, ceea ce duce la îmbrățișarea și pierderea proprietăților mecanice. Acest lucru poate duce la fisuri și deformații în structura ghidului de undă, care poate afecta transmiterea undelor electromagnetice.
În plus, radiațiile pot provoca eroziunea de suprafață a pereților ghidului de undă. Impactul particulelor cu energie ridicată poate spulta atomi de la suprafață, schimbând netezimea interiorului ghidului de undă. O suprafață dură a ghidului de undă poate crește atenuarea undelor electromagnetice, reducând eficiența articulației rotative a ghidului de undă.
Modificări de proprietăți electrice
Radiația poate provoca, de asemenea, modificări ale proprietăților electrice ale materialelor în îmbinările rotative ale ghidului de undă. Pentru materialele dielectrice, radiațiile pot induce capturarea sarcinii, ceea ce poate schimba tangența constantă și pierderea dielectrică. O modificare a constantei dielectrice poate afecta viteza de fază a undelor electromagnetice, ceea ce duce la erori de fază în semnalul transmis. O creștere a tangenței pierderii poate duce la o atenuare mai mare a semnalului, reducând puterea semnalului transmis.
În cazul materialelor conductoare utilizate în îmbinări, radiațiile pot provoca deteriorarea deplasării, ceea ce poate crește rezistența electrică. Rezistența mai mare poate duce la pierderi de putere și încălzire în articulație, ceea ce poate degrada și mai mult performanța și fiabilitatea articulației rotative a ghidului de undă.
Degradarea performanței mecanice
Componentele mecanice ale articulațiilor rotative ale ghidului de undă, cum ar fi rulmenții și garniturile, pot fi, de asemenea, afectate de radiații. Radiația poate provoca elaborarea materialelor de rulment, reducând rezistența acestora și crescând riscul de eșec. În plus, radiațiile pot deteriora lubrifianții folosiți la rulmenți, ceea ce duce la creșterea frecării și a uzurii. Acest lucru poate duce la o scădere a netezimii rotative a articulației și la o creștere a cuplului necesar pentru rotație.
Sigiliile sunt, de asemenea, vulnerabile la radiații. Radiația poate face ca materialele elastomerice din garnituri să se întărească și să se prăbușească, reducând capacitatea lor de a oferi un sigiliu fiabil. Un sigiliu scurger poate permite contaminanților să intre în articulație, ceea ce poate degrada și mai mult performanța articulației rotative a ghidului de undă.
Strategii de atenuare
Pentru a asigura performanța fiabilă a articulațiilor rotative ale ghidului de undă în spațiu, pot fi utilizate mai multe strategii de atenuare.
Selectarea materialelor
Alegerea radiațiilor - Materiale rezistente este crucială. De exemplu, unii polimeri și compozite au o rezistență mai bună la radiații decât alții. Metalele cu puncte de topire ridicate și proprietăți mecanice bune pot fi utilizate pentru pereții ghidului de undă pentru a rezista la efectele radiațiilor. În plus, materialele dielectrice cu capcană de sarcină indusă de radiații scăzute și tangentă cu pierderi mici pot fi selectate pentru a minimiza modificările de proprietate electrică.
Protejare
Profitarea poate fi utilizată pentru a reduce cantitatea de radiații care atinge articulațiile rotative ale ghidului de undă. Materiale de protecție pasivă, cum ar fi aluminiu și polietilenă, pot fi utilizate pentru a absorbi și împrăștia radiațiile. De asemenea, sunt explorate tehnici active de ecranare, cum ar fi utilizarea câmpurilor magnetice pentru a devia particulele încărcate.
Redundanţă
În aplicațiile critice, redundanța poate fi încorporată în sistem. Îmbinările rotative cu ghiduri de undă multiple pot fi utilizate în paralel, astfel încât, dacă o îmbinare eșuează din cauza deteriorării radiațiilor, celelalte pot menține în continuare transmisia semnalului.
Importanța asigurării calității
În calitate de furnizor de articulații rotative pentru ghiduri de undă, asigurarea calității este de cea mai mare importanță. Efectuăm teste riguroase a produselor noastre pentru a le asigura performanța în condiții de radiații spațiale simulate. Aceasta include testarea radiațiilor - duritate, unde îmbinările sunt expuse la particule de energie ridicate pentru a evalua rezistența lor la daune induse de radiații.
De asemenea, efectuăm inspecții detaliate ale materialelor și componentelor utilizate în articulații pentru a le asigura calitatea și integritatea. Prin menținerea standardelor de înaltă calitate, putem oferi clienților noștri articulații rotative pentru ghiduri de undă, care sunt fiabile și durabile în mediul dur al spațiului.
Contact pentru achiziții
Dacă aveți nevoie de îmbinări rotative de ghidare de undă de înaltă calitate pentru aplicațiile spațiale, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi informații detaliate despre produsele noastre și vă poate ajuta în selectarea celei mai potrivite articulații rotative pentru ghidul de undă pentru cerințele dvs. specifice. Contactați -ne astăzi pentru a începe procesul de achiziții și discutați despre modul în care produsele noastre vă pot satisface nevoile.
Referințe
- „Mediul de radiații spațiale și efectele sale asupra sistemelor nave spațiale” - Raport tehnic NASA
- „Efecte de radiație asupra materialelor și dispozitivelor electronice” - Tranzacții IEEE asupra științei nucleare
- „Manual de ghid de undă” - McGraw - Hill
